Produtos

Principais Funções
Controle de temperatura
Características

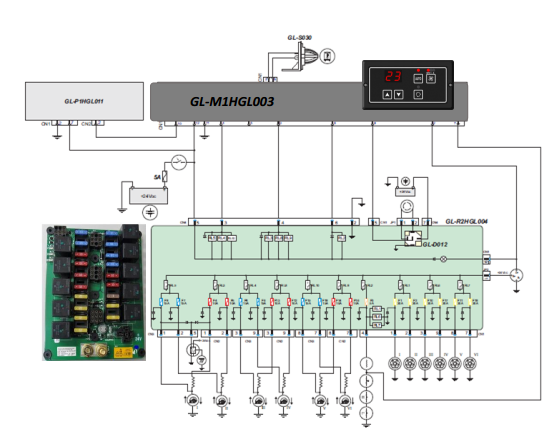

Composto por:
  • Painel Controlador Digital Temperatura Basic (GL-P1HGL011 )
  • ECU Unid. Contr. Eletr. Dig. Temp. HVAC - MINI ECU (GL-M1HGL003)
  • Chicote Eletr. Adaptador Painel Basic/MINIECU (GL-CH1HGL004)
  • Sensor Termistor Retorno Plastico 30K Preto (GL-S030)
  • Rele Dig. Temp. Damper 2 Flaps (GL-D012)
  • Placa Deriv. Eletr. 24V HVAC (GL-R2HGL004)
  • Con + Term: Kit 1 Con. Faston 2 Vias MAC, 2 Term. (411.01.002)
  • Con + Term: Kit 1 Con. MATE-N-LOK 9 Vias Fem, 9 Term.(411.02.001)

** ITENS NÃO VENDIDOS INDIVIDUALMENTE **

Características do painel:
  • Comunicação One Wire
  • HMI – Human Machine Interface
  • Comunicação CAN Bus com ECU

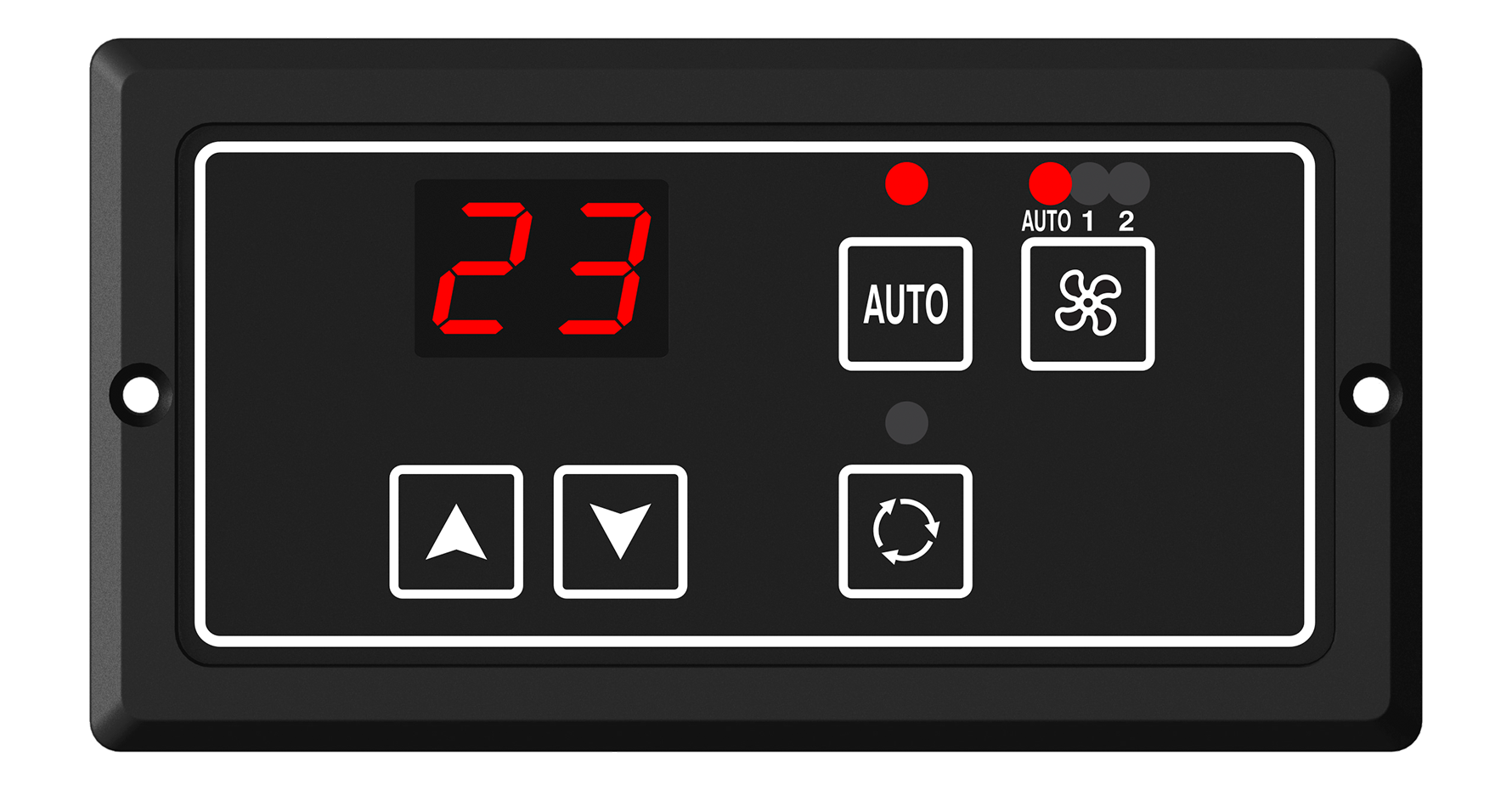

CONTROLADOR DIGITAL TEMPERATURA BASIC

Dados Técnicos
Dados Técnicos
TENSÃO NOMINAL 24 VDC
FAIXA DE OPERAÇÃO 18 VDC a 30 VDC
TENSÃO MÁXIMA 32 VDC durante 5min
CORRENTE MÁXIMA POR SAÍDA Painel: 500mA | Placa: Vide fusíveis
CURTO CIRCUITO NAS SAÍDAS Painel: Protegido | Placa: Protegido
POLARIDADE REVERSA Painel: Protegido | Placa: N/A
TEMPERATURA DE OPERAÇÃO -40°C a +85°C /-40°F a +185°F (normal ou estendida)
TEMPERATURA DE ARMAZENAMENTO -40°C a +85°C /-40°F a +185°F
SENSOR DE TEMPERATURA NTC - outros tipos, consultar equipe técnica
GRAU DE PROTEÇÃO FRONTAL Painel: IP 54
COMUNICAÇÃO One Wire
CORRENTE DE CONSUMO MÁXIMO Painel: 55mA @ 24VDC
CONSUMO EM STANDBY N/A

Reservamos o direito de atualizar ou alterar informações relacionadas aos produtos sem aviso prévio.
