Principais Funções
DIREÇÃO DO AR
HVAC

QUANTIDADE MÍNIMA: 20
Características
• Controle de ventilação 3 velocidades
• Controle de válvula de água proporcional
• 2 flaps proporcionais de posição de ar
• 1 flap de recirculação
• Tamanho padrão radio DIN
• Saída de embreagem negativa 500mA
• Tecla AC
• Tecla recirculação de ar
• LED de diagnóstico

Dados Técnicos

Peso bruto aproximado: 465g


Conectores

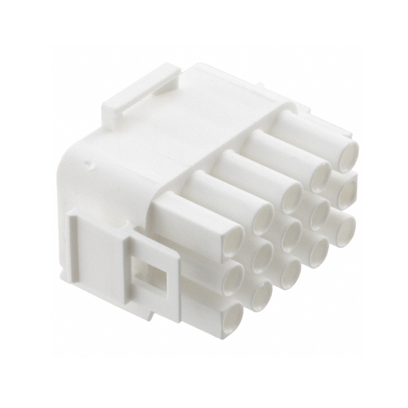

Mate-N-Lok 15 vias
Part Number: 1-480710-0
Terminal - PN: 350689-3
Fabricante: Tyco Eletronics

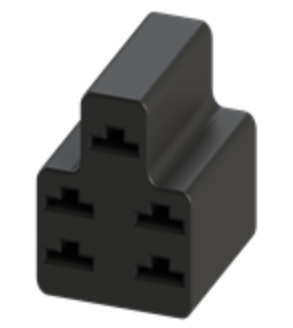

Chave 3 velocidades
Part Number: 754C3
Fabricante: KOCH SALES


Dados Técnicos
TENSÃO NOMINAL 12 VDC / 24 VDC
RANGE DE TENSÃO DE OPERAÇÃO 9 VDC a 30 VDC
TENSÃO MÁXIMA 32 VDC durante 5min
CORRENTE MÁXIMA POR SAÍDA Vide descrição acima
CURTO CIRCUITO NAS SAÍDAS Protegido
POLARIDADE REVERSA Protegido
FAIXA DE TEMPERATURA DE OPERAÇÃO -40°C a +85°C /-40°F a +185°F
TEMPERATURA DE ARMAZENAMENTO -40°C a +125°C /-40°F a +257°F
SENSOR DE TEMPERATURA NTC (outros tipos de sensor consultar equipe técnica)
GRAU DE PROTEÇÃO FRONTAL IP 54
COMUNICAÇÃO One Wire ou CAN Bus
CORRENTE DE CONSUMO MÁXIMO 70mA @ 12VDC / 35mA @ 24VDC

Reservamos o direito de atualizar ou alterar informações relacionadas aos produtos sem aviso prévio.
